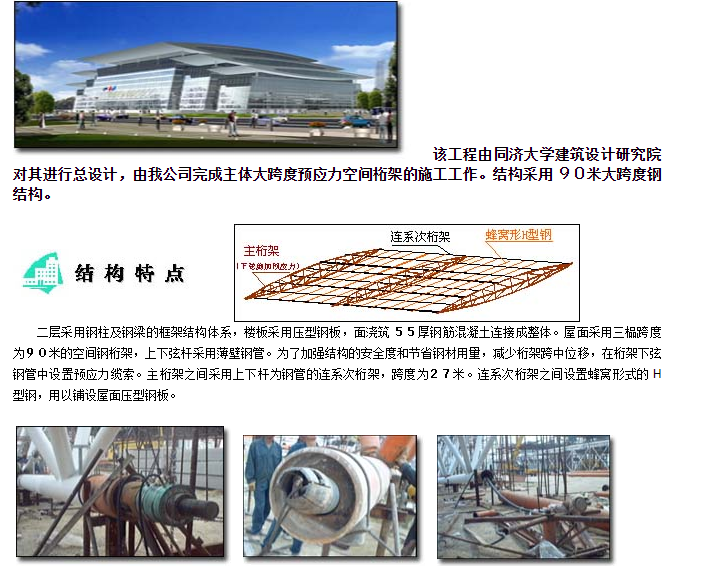

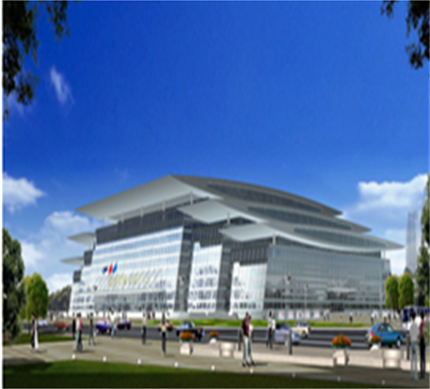

    东莞国际会展中心由同济大学建筑设计研究院对其进行总设计,由我公司完成主体大跨度预应力空间桁架的施工工作。一期总建筑面积44000平方米,建筑高度34.5 米,结构采用大跨度钢结构,总层数为2层,并设有二层夹层,另外有独立的全埋式设备用房。

    本会展中心上部结构情况:

    二层采用钢柱及钢梁的框架结构体系,楼板采用压型钢板,面浇筑55厚钢筋混凝土连接成整体。

    屋面采用三榀跨度为90米的空间钢桁架,上下弦杆采用薄壁钢管。

    为了加强结构的安全度和节省钢材用量,减少桁架跨中位移,在桁架下弦钢管中设置预应力缆索。主桁架之间采用上下杆为钢管的连系次桁架,跨度为27米。连系次桁架之间设置蜂窝形式的H型钢,用以铺设屋面压型钢板。

    主要承重柱采用φ1000、φ800钢管混凝土柱;一般柱采用H型钢柱和钢管柱。




工程特点

我公司完成主体大跨度预应力空间桁架的施工工作。为了加强该结构的安全度和节省钢材用量,减少桁架跨中位移,在桁架下弦钢管中设置预应力缆索。主桁架之间采用上下杆为钢管的连系次桁架,跨度为27米。连系次桁架之间设置蜂窝形式的H型钢,用以铺设屋面压型钢板
