上海火车南站
上海火车南站

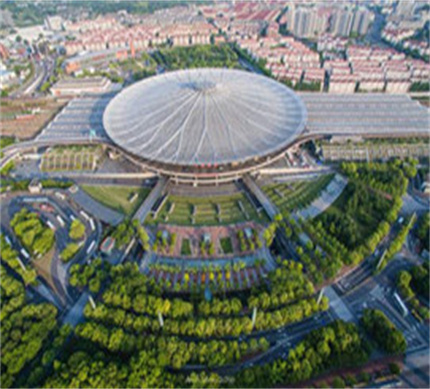

    2006年建成的上海南站为上海的第三大火车站,主站屋设计为巨大圆形钢结构,高47米,圆顶直径200多米,总面积5万多平方米建筑整体结构。主站房设置了直径270 米的圆形框架转换平台,通过设置圆环形预应力框架曲梁,支承上部钢屋盖荷重,不设永久结构缝。主站屋环形广厅9.90m 平台大跨度大截面环形工字形梁长达847m,为连续超长结构,施工完成后无永久结构缝。因此,施工过程要考虑结构混凝土的收缩应力的影响,需控制裂缝产生。其次,平台环梁预应力筋线形为空间曲线,具有双向曲率。在预应力损失中,摩擦损失占有很大比重。设计时实施的规范(GB50010-2002)中的摩擦系数取值来于直线梁的统计,故在此基础上进行了空间预应力损失的理论和试验研究。该工程为我国预应力结构工程积累了大量的设计和施工经验,并反馈在之后的国家和行业规范中。



工程特点

该建筑平台环梁预应力筋线形为空间曲线,具有双向曲率。在预应力损失中,摩擦损失占有很大比重。设计时实施的规范(GB50010-2002)中的摩擦系数取值来于直线梁的统计,故在此基础上进行了空间预应力损失的理论和试验研究。该工程为我国预应力结构工程积累了大量的设计和施工经验,并反馈在之后的国家和行业规范中。
